注塑机电子尺显示故障合集

拉动位置尺杆子，电脑上没有显示位置尺数值
a.检查DC15V，量输出正负15V是否正常；
b.检查位置尺插头接线是否正确，有无破损；
c.使用万用表测量位置尺电阻值是否随着位置尺杆子拉动而变化；
d.使用万用表量位置尺上插头第1角和第3角是否有10V电压；
e.更换AD板；

电子尺（直线位移传感器）常见故障现象及处理方法
a.供电电压要求稳定，工业电源要求±0.1%的稳定性，比如基准电压10V，允许有±0.01V的波动；否则，会导致显示的圈套波动。如果这时的显示波动幅度不超过波动电压的波动幅度，位置尺就属于正常。
b.供电电源要有足够的容量，如果电源容量太小的话，就容易发生合模动作会导致射胶位置尺显示跳动，或熔胶动作会导致合模位置尺显示波动。特别是电磁阀驱动电源于位置尺供电电源在一起时容易出现上述情况，严重时可以用万用表测量的到电压的波动，如果在排除了静电干扰、高频干扰，对中性不好的情况下仍不能解决问题，也可以怀疑是电源功率偏小；
c.静电干扰和调频干扰很容易使位置尺显示跳动，设备的强电与位置尺的信号线分开线槽。位置尺应使用强制接地支架，且位置尺外壳接地良好（可测量端盖螺丝与支架之间的电阻，应小于1Ω电阻）信号线使用屏蔽线，且在电箱的一端应予将屏蔽线接地。静电干扰时，一般万用表的电压测量非常正常，但就是显示数字跳动；高频干扰时其现象也一样。验证是不是经静电干扰，用一段电源线将位置尺的封盖螺丝与机器上某一点金属短接即可，只要一短接静电干扰立即消除。但高频干扰就难以用上述办法消除，而且机器手、变频节电器多出现高频干扰，可以用停止机械手或变频节电器的办法验证。

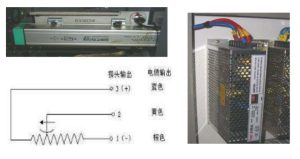

d.不能接错位置尺的三条线：1、3号线是电源线，2是输入线，除电源线（1、3号电源线）可以调换线外，2号线只能是输出线。上述线一旦接错，将出现线性误差大，出现控制非常困难，控制精度差，容易显示跳动等现象。
e.安装对中性要好，角度容许±12%误差，平行度容许±0.5MM，如果角度和平行度误差都偏大，就会导致显示数字跳动。在这种情况下，一定要对角度和平行度的调整。
f.对于使用时间很久的位置尺，密封老化，可能有很多杂质，并有油、油水混合物，影响电刷的接触电阻导致显示数字跳动可以认为位置尺本身的早期损坏。
g.位置尺工作过程中有规律的在某一点显示数据跳动或不显示数据，这种情况就要检查连接线
绝缘是否有破损并与机器的金属外壳有规律的接触引发的对地短路。
